Категория: Контрольно-измерительные пункты

Могут размещаться на линейных частях подземных трубопроводов, на промышленных площадках газораспределительных станций, газораспределительных пунктов, на объектах добычи газа и нефти, подземных хранилищах газа, нефти и нефтепродуктов и других объектах с подземными сооружениями.

Нормативно-правовое обеспечение

Сертификат соответствия ГОСТ Р № РОСС.RU.АЯ21.Н21739.

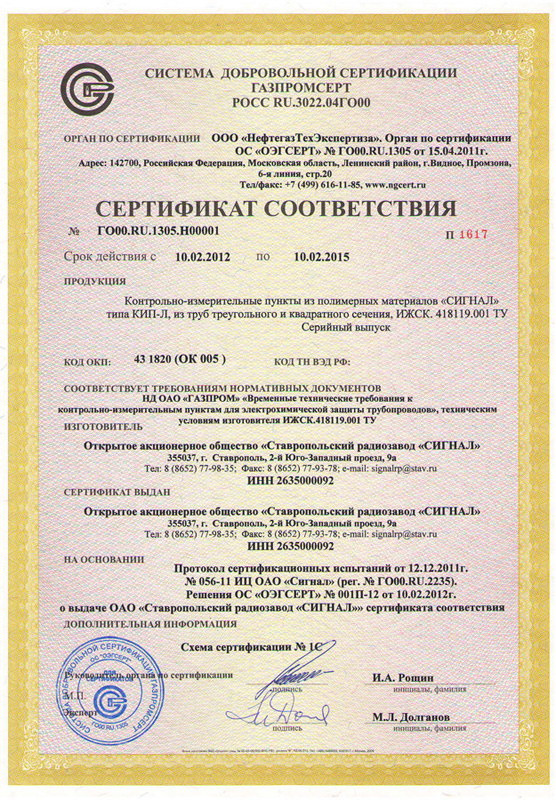

Сертификат соответствия СДС «ГАЗПРОМСЕРТ», № ГО00.RU.1305.Н00001.

Сертификат соответствия СДС «ГАЗПРОМСЕРТ», № ГО00.RU.1305.Н00002.

Разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045101.

Cоответствуют:

  • ГОСТ Р 51164-98, ГОСТ 9.602-2005;
  • техническим условиям ИЖСК.418119.001 ТУ;
  • «Временным техническим требованиям к контрольно-измерительным пунктам для электрохимической защиты трубопроводов» ОАО «Газпром».

Внесены в Реестр оборудования электрохимической защиты, разрешенного к применению в ОАО «Газпром».

Технические характеристики

Наименование параметров КИП-К-2-БКМ
1. Общая высота, Н, мм 2500 3000
2. Расстояние от грунта до корпуса с контрольным щитком, м 1,3 1,3
3. Уровень заглубления в грунт, м 0,7 1,2
4. Масса, кг, не более 13 15
5. Количество контактных зажимов (применимо любое сочетание)
– измерительных
– силовых

7, 11, 12, 16
0, 4
6. Сечение подходящих к контактным зажимам проводников и кабелей, мм2
– измерительных
– силовых

до 10
до 35
7. Гарантийный срок эксплуатации, мес. 36
8. Гарантийный срок хранения, мес. 12
9. Установленный срок службы, лет, не менее 15

Примечание

Изготавливаются с применением негорючего полимерного материала – поливинилхлорида.

Не требуют окрашивания в процессе эксплуатации.

Предназначены для размещения на открытом воздухе, климатическое исполнение У категория размещения 1.

Обеспечивают возможность измерения поляризационного и суммарного потенциала на защищаемом сооружении.

Могут комплектоваться километровым знаком и опорой, индикатором коррозионных процессов (ИКП) и устройством сопряжения ИКП с системами телемеханики (УС ИКП СТ).

Условия эксплуатации

Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
  • верхнее значение температуры окружающего воздуха + 60°С;
  • нижнее значение температуры окружающего воздуха минус 40°С;
  • верхнее значение относительной влажности окружающего воздуха 98% при температуре +25 °С.

Изготавливаются с поперечным сечением квадратной формы с равными сторонами (гранями) 180 мм (КИП-К-2).

Имеют анкерное устройство, препятствующее свободному изъятию КИП из грунта. Для установки в слабых грунтах могут комплектоваться опорой (400х400 мм), которая обеспечивает устойчивость и надежное закрепление во всех типах грунтов, в том числе прослабленных и болотистых. Устанавливаются на опору и крепятся к ней двумя трубами анкерного устройства через отверстия в стойке и опоре.

На отдельном контрольном щитке размещен блок коррозионного мониторинга (БКМ), обеспечивающий измерение и контроль параметров ЭХЗ в автоматическом режиме и передачу данных в центр сбора информации (диспетчерский пункт) эксплуатирующей организации по беспроводным (GSM, УКВ) или проводным каналам связи.

В КИП размещен контактный датчик для сигнализации о несанкционированном доступе внутрь устройства.

При использовании БКМ с GSM каналом связи на контрольном щитке размещается типовая антенна GSM.

При использовании БКМ с УКВ-радиоканалом связи антенна может располагаться внутри КИП или за пределами КИП.

Для объектов различных по назначению изготавливаются КИП с сигнальными колпаками следующих цветов: желтый (магистральные трубопроводы); красный (газораспределительные объекты); зеленый (подземные хранилища); синий (объекты добычи газа и нефти).

Оборудованы выдвижной подставкой для размещения внешнего измерительного прибора и инструментов в «полевых» условиях. При эксплуатации подставка убирается внутрь стойки.

В КИП обеспечен свободный ввод электрических кабелей с двух противоположных направлений.

Используются типовые электротехнические клеммы, обеспечивающие надежный контакт с подводящими кабелями.

Корпус плотно прилегает к стойке в эксплуатационном положении и надежно запирается на встроенный замок однотипным ключом с секретом.

Корпус открывается вверх и обеспечивает доступность со всех сторон к контактным зажимам и кабелям.

Конструкция километрового знака (трассоуказателя) обеспечивает возможность установки его на КИП для нанесения предыдущей и последующей километровой отметки трассы магистрального трубопровода.

Километровый знак поставляется в комплекте КИП при указании его в заказе и устанавливается на месте эксплуатации.

Информационная табличка километрового знака – двухскатная, имеет размеры каждой стороны 600 х 400 мм и наклон к горизонтальной плоскости каждой стороны 30°.

Степень защиты КИП при закрытом (эксплуатационном) положении корпуса с сигнальным колпаком – IP23 по ГОСТ 14254-96.


В исполнениях КИП устанавливаются БКМ различных изготовителей:

ООО НПП «Сфера-МК». Наименование БКМ: Устройство дистанционного контроля КИП (УДК КИП). Система телемеханики ПКМ: «СКАТ-С». Код изготовителя: S.

Изготовитель: ООО «СервисСофт». Наименование БКМ: Телеметрический контроллер «ССофт:Сигнал» П-А-СА v.KIP. Система телемеханики ПКМ: ССофт:ТелеПОРТ. Код изготовителя: SS.

Изготовитель: ООО «Акситех». Наименование БКМ: Выносной датчик измерения потенциала («Контроллер КАМ 200-95»). Система телемеханики ПКМ: АКТЕЛ-СКЗ. Код изготовителя: SАТ.
